M1 Mini N100 Pro 迷你主机设备，支持4个2280或22110 M.2硬盘快拆，由于很多内部结构紧凑，部分玩家在使用过程中难免会遇到各种问题，特整理出一篇安装教程，帮忙大家快速上手使用。
注意事项
- 由于NVMe硬盘不支持热拔插，在操作之前，请确认已经将设备关机！！！切勿在开机状态下操作！！！
- 请留意！设备仅支持PCIe、NVMe协议的M.2硬盘（1个缺口），SATA协议硬盘（2个缺口）不支持。
- 必须按照【2、1、3、4】依次顺序添加磁盘，否则会出现无法识别硬盘的情况。
安装方法

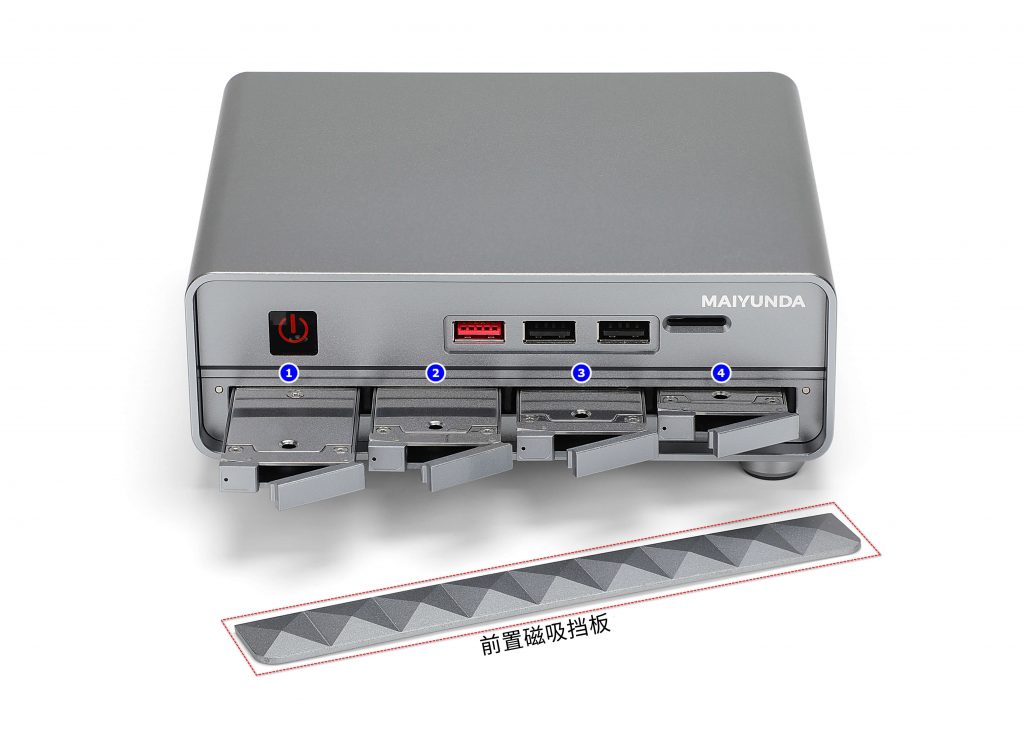

首先需要将设备关机，打开M2硬盘快拆盒前置磁吸挡板，根据安装硬盘的数量，依次取出对应的硬盘快拆抽拉盒。

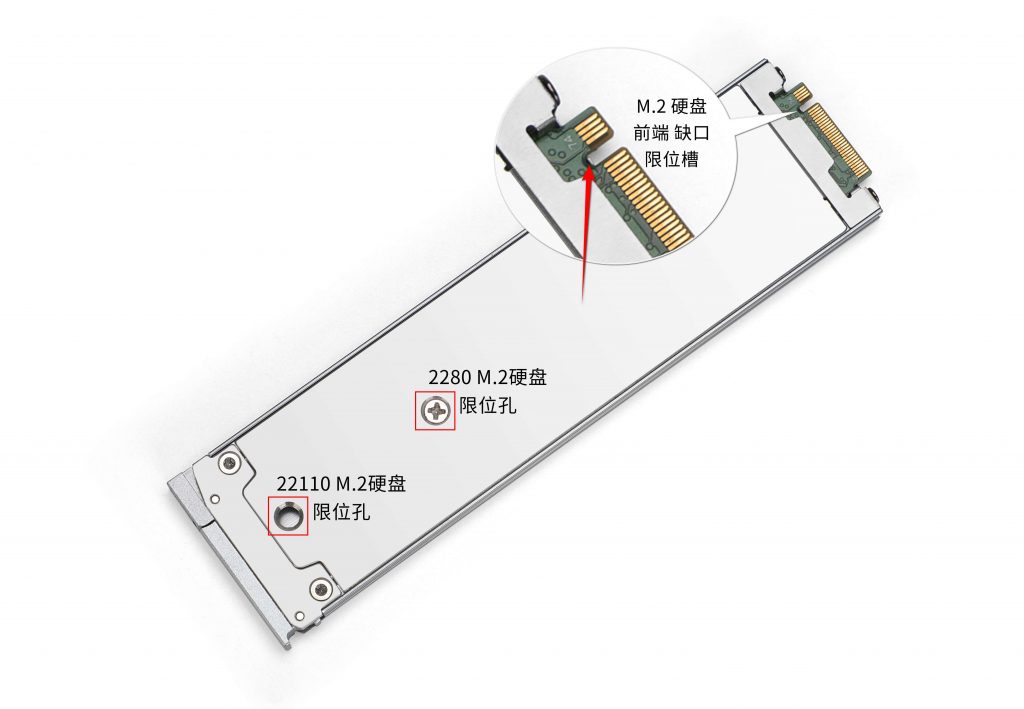

硬盘快拆盒安装M.2硬盘示意图

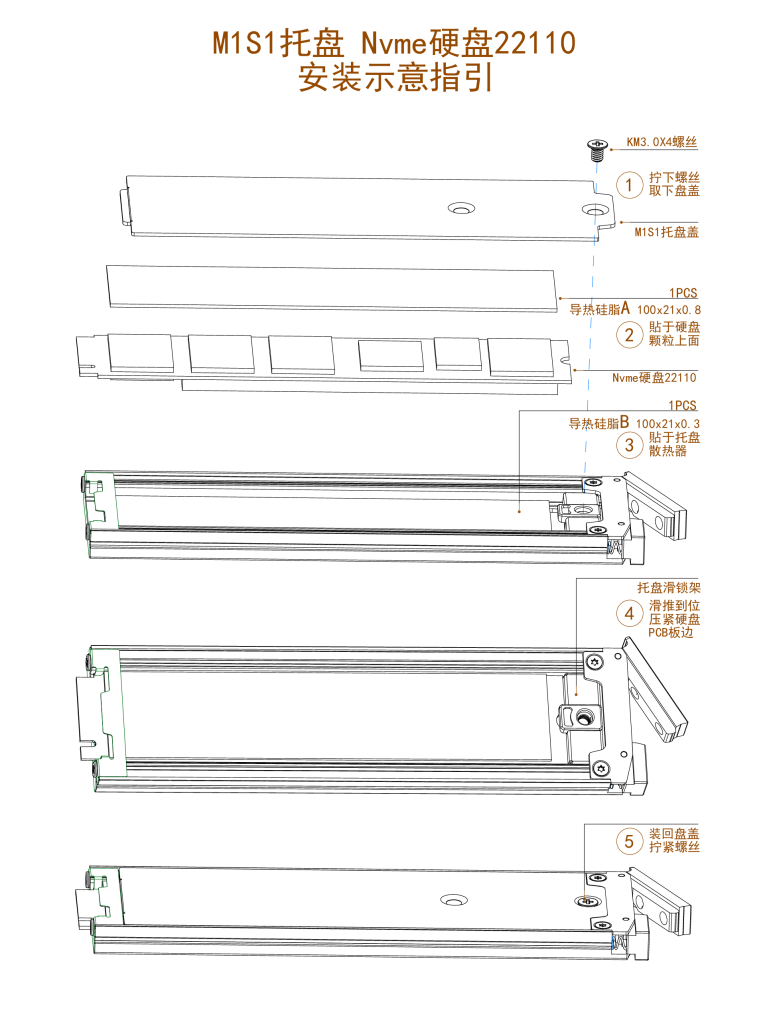

硬盘快拆盒安装M.2硬盘安装示意指引
硬盘快拆盒安装M.2硬盘方法
- 首先卸掉硬盘盒上固定螺丝，打开硬盘快拆盒的盖板。
- 将硬盘依照上图示意位置，将硬盘内的缺口，抵在快拆盒的缺口限位槽位置。
- 使用2280的硬盘需要根据情况，适当调整快拆盒内导热贴的长度（建议导热贴略短于硬盘固定位置）
- 将快拆盒内的硬盘卡扣滑动至M.2硬盘尾部，将卡扣突出部分下在M.2硬盘尾部上面
- 将硬盘快拆盒的盖板重新安装在硬盘快拆盒的上，根据硬盘长度，将螺丝固定在对应的限位孔内。
- （如果遇到孔位不齐，请参考第4步骤进行重新调整）
- 至此，一个完整的硬盘安装过程就完成了，后面依照流程顺序进行操作即可。
